LP2801D是一款專為小功率非隔離應用設計的Buck型AC-DC轉換器，典型應用于滅蚊器、LED驅動等場景。本文基于其12V/300mA測試報告，從電路原理、關鍵參數、BOM清單、PCB布局四個維度，提供可直接落地的非隔離電源設計方案。

核心優勢與參數

    寬電壓輸入：90-265VAC全球通用，兼容50/60Hz電網
    高能效：滿載效率≥77%（230VAC輸入），待機功耗＜100mW
    保護完善：過流保護（500mA自動重啟）、浪涌抗擾度1.5kV
    低紋波：輸出紋波＜150mV（20MHz帶寬）

典型應用電路（滅蚊器專用）

原理圖解析

關鍵設計要點：

    輸入級：MB10S整流橋+10Ω/1W保險絲電阻（FR1）實現浪涌防護
    儲能元件：300uH EE10電感（L2）+470uF/25V電解電容（C5）確保輸出穩定
    反饋網絡：R4（12.7kΩ）+R5（47kΩ）分壓設定12V輸出電壓
    EMI抑制：C2/C3（4.7uF/400V）+ZR1壓敏電阻（可選）滿足CISPR14標準

滅蚊器適配特性

    恒壓輸出：12V±5%范圍適配高壓電網滅蚊燈管

    低待機功耗：滿足歐盟ErP指令對滅蚊器待機≤0.5W的要求

    抗干擾能力：通過4kV快速瞬變（EFT）測試，避免電網波動誤觸發

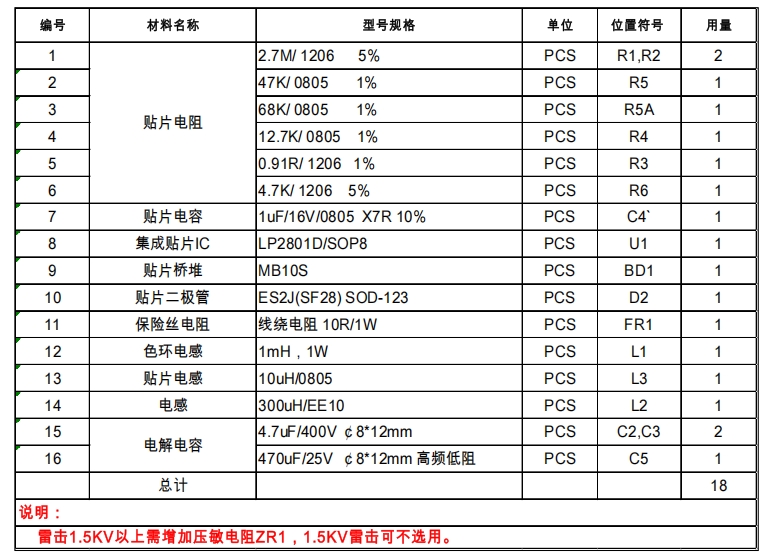

BOM清單（18元件極簡設計）

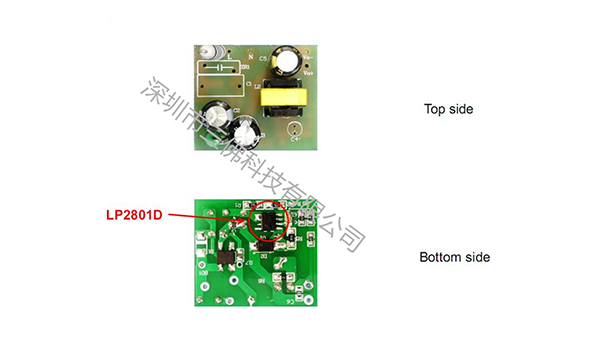

PCB布局與散熱設計

布局建議

    功率回路：整流橋→電感→輸出電容路徑最短化（≤10mm）
    地線處理：功率地（PGND）與信號地（SGND）單點連接
    散熱優化：LP2801D底部焊盤直接連接大面積覆銅

滅蚊器特殊考量

    高壓隔離：非隔離方案需確保PCB爬電距離≥4mm（滿足IEC60335）
    防蚊蟲設計：外殼開孔需避開高壓區域，避免昆蟲進入導致短路

實測數據（關鍵指標）

總結與擴展應用

LP2801D非隔離方案以低成本、高可靠性成為滅蚊器電源的理想選擇，其設計經驗可擴展至：

    LED照明：替換傳統阻容降壓，提升能效
    小家電：如香薰機、USB充電器等12V/300mA場景
    工業控制：非隔離傳感器供電

    設計提示：非隔離方案嚴禁用于人體接觸設備，滅蚊器需確保外殼絕緣防護！

（完整技術資料可聯系深圳三佛科技獲取）
