輝芒微電子(Fremont Micro Devices)推出的高集成度非隔離反激電源控制器,采用SOP8封裝,適用于18W(90~264Vac)/20W(230Vac±15%)的PD快充適配器、電池充電器等場景。
高壓?jiǎn)?dòng):內置750V功率MOSFET,省去外部啟動電阻
低待機功耗:<75mW(230Vac典型值),滿足六級能效
多重保護:VCC過壓/欠壓、輸出短路、過溫保護(OTP)
EMI優化:內置抖頻技術,降低傳導干擾

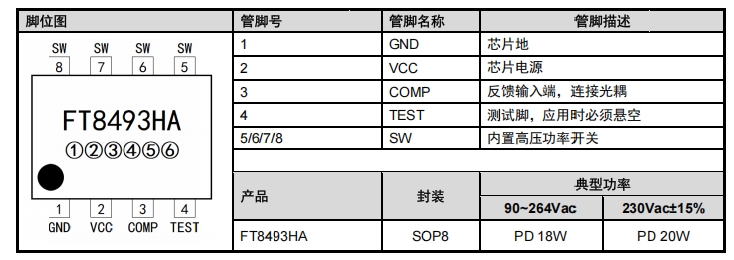

FT8493HA采用SOP8封裝,各管腳功能如下表所示:
管腳號 | 名稱 | 功能描述 |
---|---|---|
1 | GND | 芯片地,需與功率地單點連接,PCB布局時走線寬度≥0.3mm(1oz銅厚) |
2 | VCC | 芯片供電引腳,外接VCC電容(推薦4.7~10μF/25V),電容正極需靠近芯片引腳 |
3 | COMP | 反饋輸入端,連接光耦反饋信號,實現輸出電壓調節(典型分壓電阻網絡:TL431+光耦) |
4 | TEST | 測試腳,應用時必須懸空,禁止連接任何電路 |
5~8 | SW | 內置高壓功率MOSFET的漏極,直接連接變壓器初級繞組,PCB走線需短且粗(≥1mm) |
關鍵設計提示:
VCC電容負極需直接連接到輸入大電容負極,避免噪聲干擾。
SW引腳走線需遠離敏感信號(如COMP),減少高頻輻射。
(注:實際設計需參考輝芒官方原理圖,此處為簡化示意)
電路組成:
輸入整流:MB6S整流橋+保險絲(F1)組成高壓輸入級
變壓器設計:EE13磁芯,初級電感量Lp=1.2mH(需根據實際功率調整)
輸出整流:肖特基二極管(如SB5100)+輸出電容(470μF/16V)
反饋網絡:TL431+PC817光耦,通過COMP引腳調節輸出電壓
VCC電容選擇:
典型值:4.7μF(耐壓≥25V),確保啟動時間<100ms。
變壓器匝比:
例如:90Vac輸入,12V輸出,肖特基壓降0.5V,最大占空比0.45,則匝比≈8:1。

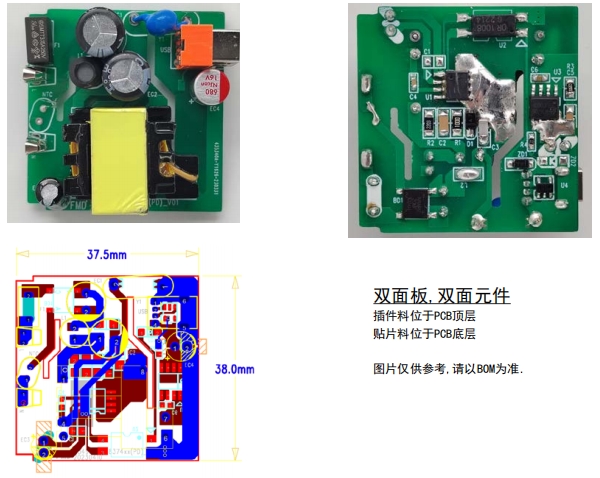

功率路徑最短化:整流橋→變壓器→SW引腳→輸入電容回路面積最小化
地線分離:功率地(PGND)與信號地(SGND)單點連接,避免噪聲耦合
散熱設計:SW引腳大面積覆銅,增強MOSFET散熱能力
RCD吸收電路:在變壓器初級并聯RCD網絡(如100Ω/1W+1nF/1kV),抑制電壓尖峰
Y電容:初次級間跨接1nF/400V Y電容,降低共模干擾
磁珠濾波:VCC引腳串聯100Ω磁珠,抑制高頻噪聲
測試項目 | 條件 | 結果 | 標準 |
---|---|---|---|
待機功耗 | 230Vac空載 | 68mW | <75mW |
輸出電壓精度 | 90~264Vac滿載 | 12.05V±2% | ±5% |
短路保護 | 輸出短路 | 自動重啟 | 通過 |
過溫保護 | 85℃環境溫度 | 觸發OTP | 通過 |
浪涌抗擾度 | 1.5kV差模 | 無損壞 | IEC61000-4-5 |
FT8493HA憑借其高集成度、低待機功耗、強保護功能,成為非隔離反激電源的理想選擇,尤其適合:
PD快充適配器:18W~20W功率段,滿足六級能效
電池充電器:手機、電動工具等12V/2A以下應用
小家電電源:如智能音箱、路由器等低功耗設備
設計建議:
非隔離方案需嚴格遵循安規距離(初次級≥6mm爬電距離)
變壓器設計需預留10%余量,避免磁飽和導致失效
(完整技術資料請聯系深圳三佛科技獲?。?/p>
