家用醫療設備正朝著“小型化、低功耗、云端化”快速演進。血壓計作為滲透率最高的家庭監測品類，既要保證醫療級精度，又要兼顧連接手機的便捷體驗。本文給出一份可落地的原創方案：以輝芒微 8 位 MCU為控制核心，通過藍牙低功耗（BLE）把測量結果實時推送到手機 App，并支持 OTA 升級、數據云端同步等功能。

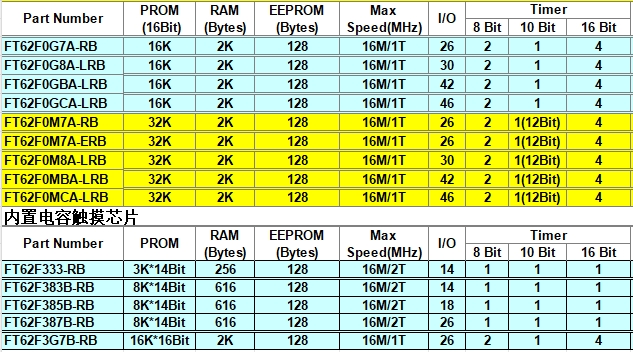

? 選型：輝芒微MCU（SOP16，2 K×14 bit Flash，256 Byte EEPROM，128 Byte SRAM，最高 16 MHz）。
? 關鍵特性：
– 內置 12-bit ADC，可直接采樣壓力傳感器 mV 級信號，無需外置運放；
– 256 Byte 數據 EEPROM 可用于存儲用戶 ID、校準系數和歷史片段，100 萬次擦寫壽命；
– 2.0 V~5.5 V 寬壓工作，單節鋰電直驅；
– 超低功耗 Sleep 0.8 μA，RTC 喚醒間隔 500 ms，滿足 180 天待機需求；
– 兼容 PIC16 精簡指令，開發門檻低，已有成熟血壓算法庫可移植。
? 壓力傳感器：XGZP6847A（0~300 mmHg，帶溫度補償，I2C 輸出）。
? 氣泵/閥驅動：低內阻 MOSFET 半橋，PWM 調速控制；MCU 硬件 PWM 輸出 32 kHz，實現靜音充氣。
? 電源管理：ETA4056 單節鋰電線性充電，支持 5 V / 500 mA USB-C 口；LDO XC6206 給傳感器和 MCU 供電。
? BLE 模組：PHY6222（QFN32，內置 32-bit RISC + 2.4 GHz RF），通過 UART 與 MCU 通訊。
? 協議：采用私有 20 Byte Profile，兼容《中國家庭血壓監測指南》數據格式，支持 iOS/Android 一鍵配對。
? 顯示：1.3 寸 128×64 OLED，I2C 接口，3 級亮度可調。
? 按鍵：1 個電容觸摸鍵，配合 FT60F 內置觸摸模塊，防水防誤觸。
? 語音：可選蜂鳴器提示或外掛 30 秒語音芯片，提示“開始測量”“測量結束”。
深圳三佛科技推出的藍牙血壓計方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
? 基于振蕩法（Oscillometric）+ 自適應幅值包絡提取，通過 6 點校準（80/100/120/140/160/180 mmHg）實現 ±3 mmHg 精度。
? 異常心律檢測（AFib）：在 30 s 測量周期內識別 RR 間期差異 >20 %，App 端彈出就醫提醒。
MCU 實時采樣壓力斜率，預測收縮壓上限，提前 5 mmHg 終止充氣，減少 30 % 測量時間，袖帶舒適度提升。
? BLE 斷點續傳：測量完成后若手機不在身邊，本地緩存 200 組；連接后自動補傳。
? 支持微信小程序一鍵分享 PDF 報告，方便就診。
? MCU 端預留 512 Byte Bootloader，可通過 BLE 透?jìng)魃?jí)固件；升級失敗后自動回滾，保證安全。
? 算法 A/B 分區運行，用戶無感切換。
? 休眠：MCU Sleep + BLE 維持廣播 1 s 間隔，整機平均 35 μA。
? 測量：氣泵 400 mA × 5 s，單次耗電量 <0.6 mAh，300 次測量無需充電。
? 任務層：血壓算法任務（最高優先級）、藍牙服務任務、UI 刷新任務、電源管理任務。
? 驅動層：ADC、PWM、I2C、UART、Touch、EEPROM 驅動。
? 中間件：數據緩存環形隊列、BLE Profile 協議棧、OTA 協議解析器。
? 代碼規模：約 7 KB Flash，0.8 KB RAM，留有 50 % 余量便于二次開發。
依托輝芒微 8 位 MCU 的高集成度和長壽命 EEPROM，本方案在 4 cm3 空間內實現了“精準測量 + 藍牙互聯 + 云端管理”的完整閉環。以上就是深圳三佛科技分享的藍牙血壓計方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
