在競爭激烈的眼部按摩儀市場中，輝芒微MCU 為眼部按摩儀的智能化控制提供了一種全新的解決方案。通過將電機驅動、溫控、電源管理和人機交互等功能集成于一顆芯片中，不僅大幅降低了硬件成本，還提升了產品的整體性能和用戶體驗。本文將詳細介紹這一創新的控制方案及其核心功能~
三佛科技推出的眼部按摩儀方案，主控芯片使用輝芒微MCU眼部按摩儀單片機，實現的功能如下：
? TIM1 輸出 10 Hz～100 Hz 任意占空比，互補 PWM 直接推半橋 MOS，省掉外置驅動；
? 左右眼各一路，可同步或交替，實現“海浪式”按摩節奏。
? 12-bit ADC 每 100 ms 采樣 NTC；
? 軟件 PID 運算，PWM 驅動 PTC 發熱膜，誤差 ±0.5 °C；
? 45 °C 硬件限溫，55 °C 強制斷電，雙保險。
? 單擊：活力 / 舒緩 / 睡眠 3 檔循環；
? 雙擊：15 min / 20 min / 25 min 定時；
? 長按 3 s：童鎖 & 關機，待機電流 0.2 μA，海運 3 個月不掉電。
? 電池電壓 <3.0 V 自動降功率，<2.9 V 關機；
? 0.2 C 恒流充電，支持 NTC 溫度補償，充滿 4 h。
? 5 路 LED 燈帶：模式、溫度、電量三色提示；
? 蜂鳴器 4 kHz 短鳴/長鳴，盲操也能確認。

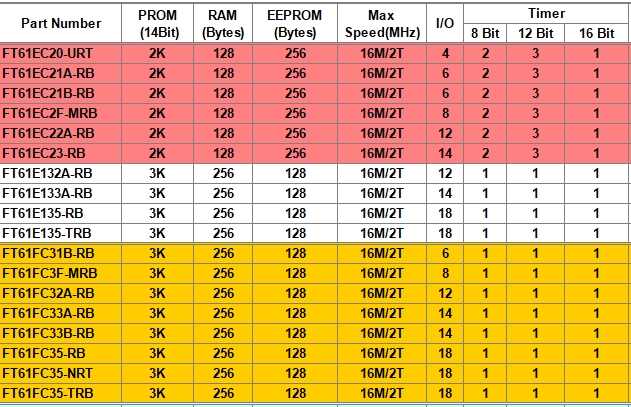

? 20 PIN TSSOP/QFN 兼容，16 MHz 主頻，7 路硬件 PWM，18 個高驅動 IO
? 內置 12-bit ADC、低電壓檢測、運放，一顆芯片=傳統“MCU+驅動+LDO”。
? 半橋 MOS：AO3400+AO3401，PWM 死區硬件生成，EMI 一次過；
? PTC 發熱膜：5 V/1 A 直接驅動，無需 DCDC；
? NTC 10 kΩ β=3950，0.5 % 精度，線性區間 25 °C~55 °C；
? 1100 mAh 鋰電，帶 8205A+MOS 保護，整機續航 120 min。
? 1 ms SysTick 輪詢，任務分三級：溫度閉環(1 ms)→按鍵掃描(10 ms)→LED 動畫(50 ms)。
? 空閑模式 2 mA，Standby 0.2 μA；
? 長按關機后，IO 全部高阻，僅保留喚醒引腳。
? ISP 在線調試，3 個硬件斷點，30 s 燒錄一臺；
? EEPROM 加密位開啟，防止抄碼。
? 震動噪音：距離 10 cm 測試 ≤38 dB；
? 溫度過沖：開機 60 s 達到設定值，超調 <1 °C；
? 跌落：1.2 m 水泥地 6 面 12 邊，功能正常；
? ESD：空氣 ±8 kV，接觸 ±6 kV，不死機。
一顆 8 位 MCU 通過高度集成與精細化控制，讓眼部按摩儀從“玩具級”躍升到“理療級”，而 BOM 成本反而下降。以上就是深圳三佛科技分享的眼部按摩儀方案與眼部按摩儀單片機。深圳三佛科技專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
