在現代電子設計中,負電壓輸出電源芯片的應用越來越廣泛,特別是在需要提供精確負電壓供電的模擬電路和數字電路中。KP311BHWGA是一款高性能的負電壓輸出非隔離電源芯片,它能夠提供穩定的負電壓輸出,適用于各種電子設備。本文將對KP311BHWGA的典型電路進行分析,并對其引腳功能進行詳細解析。
KP311BHWGA是一款專為負電壓輸出設計的非隔離電源芯片,它采用先進的電路設計和封裝技術,能夠在較小的封裝內提供高效的電源轉換。該芯片支持寬范圍的輸入電壓,并能夠提供穩定的負電壓輸出,適用于各種需要負電壓供電的應用場景。

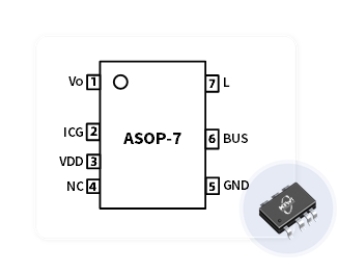

KP311BHWGA采用ASOP-7封裝,共有7個引腳,各引腳的功能如下:
Vo (Pin 1):輸出電壓引腳,提供負電壓輸出。
ICG (Pin 2):芯片使能引腳,用于控制芯片的開啟和關閉。
VDD (Pin 3):電源輸入引腳,連接到正電源。
NC (Pin 4):無連接引腳,通常不使用。
GND (Pin 5):接地引腳,連接到電路的地。
BUS (Pin 6):反饋引腳,用于穩定輸出電壓。
L (Pin 7):電感連接引腳,連接到外部電感。
KP311BHWGA的典型電路包括輸入電容、電感、輸出電容以及反饋網絡。以下是電路的基本組成和工作原理:
輸入電容用于濾除輸入電源的高頻噪聲,確保輸入電壓的穩定性。電感則用于儲能和濾波,它與芯片內部的開關管協同工作,將輸入的直流電壓轉換為所需的負電壓。
輸出電容用于平滑輸出電壓,減少電壓波動,確保輸出電壓的穩定性。輸出電壓通過Vo引腳輸出,可以為后續電路提供穩定的負電壓。
反饋網絡由電阻和電容組成,連接在BUS引腳和GND之間。它用于監測輸出電壓,并將其反饋到芯片內部,以實現輸出電壓的穩定控制。
ICG引腳用于控制芯片的開啟和關閉。當ICG引腳為高電平時,芯片開啟;當ICG引腳為低電平時,芯片關閉。這種控制方式可以方便地實現電源的開關控制。
KP311BHWGA適用于多種需要負電壓供電的應用場景,包括:
音頻放大器:為音頻放大器提供穩定的負電壓,以驅動揚聲器。
信號處理電路:在信號處理電路中提供精確的負電壓,以確保信號的準確性。
模擬電路:在模擬電路中提供穩定的負電壓,以支持模擬信號的處理。
在設計使用KP311BHWGA的電路時,需要注意以下幾點:
輸入電壓范圍:確保輸入電壓在芯片的工作范圍內,避免超出芯片的最大輸入電壓。
散熱設計:由于芯片在工作時會產生熱量,因此需要良好的散熱設計,以防止芯片過熱。
布局布線:合理的布局布線可以減少電磁干擾,提高電路的穩定性和可靠性。
反饋網絡設計:反饋網絡的設計需要精確,以確保輸出電壓的穩定性。
KP311BHWGA是一款高性能的負電壓輸出非隔離電源芯片,適用于多種需要負電壓供電的應用場景。通過對其典型電路的分析和引腳功能的解析,可以更好地理解和應用這款芯片。在設計電路時,需要注意輸入電壓范圍、散熱設計、布局布線和反饋網絡設計,以確保電路的穩定性和可靠性。
