在電子設備日益普及的今天，小功率電源適配器和充電器的需求持續攀升。為了滿足這一市場需求，聚元公司推出了PL3326C系列芯片，這是一系列專為小于15W的AC/DC反激式開關電源設計的高效率、高集成度、原邊調節PWM功率開關芯片。該系列芯片憑借其卓越的性能和豐富的功能，為小功率電源設計提供了一種高效、簡潔且可靠的解決方案。

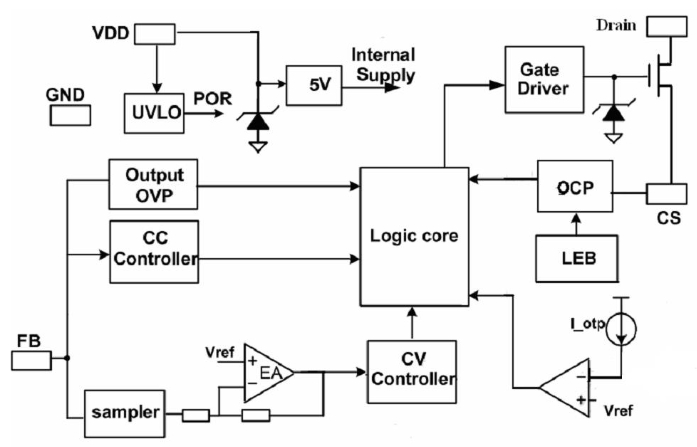

PL3326C系列芯片是聚元公司精心研發的高性能離線反激式開關電源芯片。它通過創新的原邊控制技術，摒棄了傳統設計中所需的光耦和次級控制電路，極大地簡化了充電器、適配器等產品的恒流/恒壓設計流程，同時實現了高精度的電壓和電流調節。這種設計不僅提高了系統的可靠性，還顯著降低了外部PCB的面積和系統成本。PL3326C系列芯片采用了復合模式控制，能夠在不同工作狀態下自動切換PWM和PFM模式，從而實現低靜態功耗、低音頻噪音和高效率的完美平衡。
PL3326C系列芯片提供了多種封裝形式，以滿足不同應用場景的需求。具體型號如下：
封裝形式：SOP7
特點：該型號采用緊湊的SOP7封裝，體積小巧，適合對空間要求較高的應用場合。其引腳布局合理，便于在小型PCB上進行布局和焊接，能夠有效節省電路板空間，提高產品的集成度。
封裝形式：DIP7
特點：PL3326CD采用經典的DIP7封裝，這種封裝形式具有良好的散熱性能和易于手工焊接的特點。它適合于對散熱有一定要求或需要進行手工調試和維修的應用場景，例如一些小型實驗室設備或手工組裝的電子產品。DIP7封裝的引腳間距較大，方便操作，能夠確保焊接的可靠性。
封裝形式：SOP8
特點：PL3326CE采用SOP8封裝，相比SOP7封裝，它提供了更多的引腳，能夠?qū)崿F(xiàn)更復雜的功能擴展。這種封裝形式適合于需要額外功能或與其他電路進行更緊密集成的應用。例如，在一些多功能電源適配器或具有特殊通信功能的充電器中，PL3326CE能夠更好地滿足設計需求。
封裝形式：SOP8
特點：PL3326CF同樣采用SOP8封裝，與PL3326CE在封裝形式上相同，但在某些電氣參數或內部功能上可能存在細微差異。這種差異使得PL3326CF能夠針對特定的應用場景進行優化，例如在某些對動態響應速度要求較高的應用中，PL3326CF可能經過特殊設計以滿足快速響應的需求。用戶在選擇時可以根據具體的應用要求和設計指標來確定最適合的型號。
PL3326C系列芯片在電氣特性方面表現出色，以下是其主要參數：
啟動電流：在VDD=16V時，啟動電流為5-20uA。低啟動電流使得芯片可以采用較大的啟動電阻和較小的VDD電容，從而降低應用中的功率損耗。
工作電流：在FB=2V、CS=0V、VDD=20V的條件下，工作電流為1-1.5mA。小工作電流有助于提高系統的效率，尤其是在輕載條件下。
欠壓保護閾值：VDD下降時的欠壓保護閾值為6-7V，VDD上升時的欠壓保護閾值為15-17V。內部設置了閾值遲滯，以防止VDD上升過程中抖動對芯片的影響。
過壓保護閾值：VDD過壓保護閾值為27V，當VDD電壓超過此值時，芯片將采取保護措施，防止損壞。
導通LEB時間：為300ns，確保電流檢測的準確性。
過流閾值：為500mV，當檢測到的電流超過此值時，芯片將觸發過流保護功能，防止電流過大損壞電路。
EA的基準電壓：為2.465-2.535V，確保恒流/恒壓控制的精度。
最小關斷時間：為2us，保證開關頻率的穩定性。
最小頻率：為550Hz，最大頻率為120kHz，根據系統負載狀態和工作模式自動調整。
最大輸出線補償電流：為48uA，通過調節FB端的分壓電阻可實現不同的線補償量，提高負載調節率。
進入過溫保護：當芯片溫度達到150℃時，將進入過溫保護狀態，防止芯片因過熱而損壞。
漏源擊穿電壓：為650V，確保在高電壓應用中的可靠性。
導通電阻：在Id=1.5A、VGS=10V時，導通電阻為2.7Ω，低導通電阻有助于降低功率損耗，提高效率。

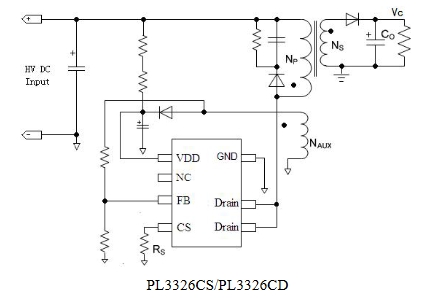

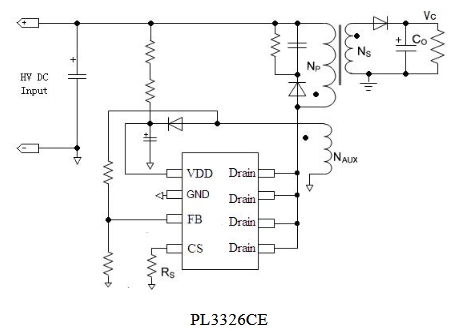

PL3326C系列芯片的應用電路設計相對簡單，以下是一個典型的手機充電器應用電路示例：
輸入電路：將市電整流濾波后得到高壓直流電，作為芯片的輸入電源。
控制電路：PL3326C芯片通過其管腳與外部元件相連，實現恒流/恒壓控制、電流檢測、保護等功能。
變壓器：將輸入的高壓直流電轉換為低壓交流電，再通過次級整流濾波得到所需的輸出電壓和電流。
輸出電路：連接被充電設備，為設備提供穩定的電源。
啟動階段：當市電接入后，輸入電路將市電整流濾波得到高壓直流電，為芯片的VDD腳提供電源。由于芯片的啟動電流較低，可以采用較大的啟動電阻和較小的VDD電容，從而降低啟動過程中的功率損耗。
恒流/恒壓控制階段：芯片通過FB腳檢測輔助繞組的電壓，進而間接采樣輸出電壓。在恒壓工作模式下，內部誤差放大器對采樣電壓進行調節，使輸出電壓保持恒定。在恒流工作模式下，芯片通過CS腳檢測原邊電感電流，保持輸出電流恒定。當負載變化時，芯片能夠自動調整開關頻率和占空比，確保輸出電壓和電流的穩定性。
保護階段：當系統出現異常情況，如過流、欠壓、過壓等，芯片內部的保護電路將迅速響應并采取相應的保護措施。例如，當檢測到過流時，芯片將立即關閉功率MOSFET，切斷電源輸出，防止損壞電路。
對于電源設計工程師而言，PL3326C系列芯片無疑是一個值得深入研究和應用的高性能選擇，它將助力于推動小功率電源技術的發展，滿足市場對高效、節能、小型化電源產品的需求。
