隨著智能家居設備的普及，對電源管理芯片的需求日益增長。這些芯片不僅需要提供穩定的電源，還要具備高效率、低功耗和智能化保護功能。PN8046芯片，由Chipown設計研發，正是為滿足這些需求而生。本文將詳細介紹PN8046芯片的特點、應用領域以及在智能家電電源管理中的優勢。

一、PN8046芯片概述

PN8046是一款高性能非隔離交直流轉換芯片，集成了PFM控制器及650V高雪崩能力智能功率MOSFET。它專為外圍元器件極精簡的小功率非隔離開關電源設計，適用于智能家電等設備。該芯片內置650V高壓啟動模塊，實現系統快速啟動和超低待機功能，同時提供了完整的智能化保護功能，包括過載保護、欠壓保護和過溫保護。

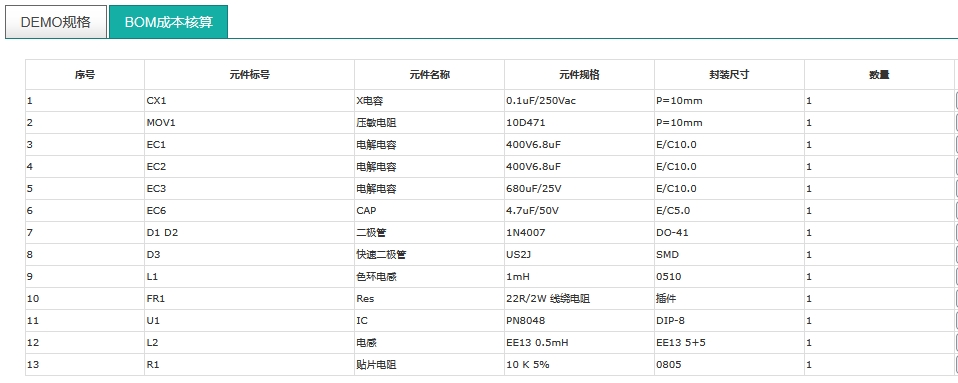

二、產品特征及BOM表

    內置650V高雪崩能力智能功率MOSFET：確保在高電壓環境下的穩定運行。
    內置高壓啟動電路：實現快速啟動和超低待機功能。
    優化適用于18V輸出非隔離應用：提供穩定的輸出電壓。
    半封閉式穩態輸出功率9W @230VAC：滿足大多數小功率設備的需求。
    改善EMI的降頻調制技術：優化電磁兼容性。
    優異的負載調整率和工作效率：提高能源利用效率。
    全面的保護功能：包括過載保護（OLP）、過溫保護（OTP）和欠壓保護（UVLO）。

PCB及Demo實物圖

三、應用領域

PN8046芯片廣泛應用于非隔離輔助電源，特別是在智能家居領域。它的高效率和穩定性使其成為智能家電電源管理的理想選擇。此外，該芯片還適用于其他需要小功率非隔離開關電源的設備。

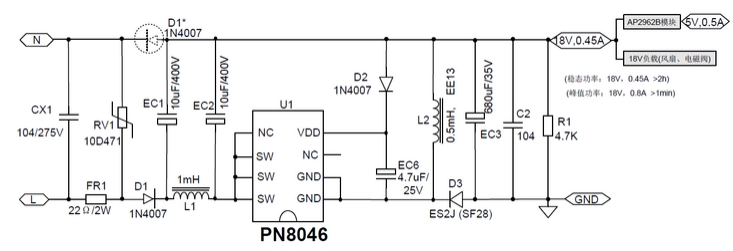

四、典型應用圖

PN8046芯片的典型應用包括18V/0.45A智能家電電源方案。該方案基于雙路18和5V，輸出非隔離開關電源，使用Chipown設計研發的離線式集成電源控制芯片PN8046。輸入電壓范圍為90~265V，輸出功率≤8.1W，輸出電壓為18V，輸出電流為0.45A，效率高達78%。

五、測試數據與性能

根據提供的測試數據，PN8046芯片在不同輸入電壓下均能保持較高的效率。在150V、230V和264V的輸入電壓下，平均效率分別為77.4%、78.4%和77.4%。此外，元件溫度測試數據顯示，在不同電壓下，IC、電感、輸出電解、二極管和輸入電解的溫度均保持在合理范圍內，確保了芯片的可靠性和穩定性。

六、結論

PN8046芯片以其高效率、穩定性和全面的保護功能，在智能家電電源管理領域展現出顯著優勢。它的應用不僅提升了設備的能源利用效率，還通過智能化保護功能提高了設備的安全性和可靠性。隨著智能家居設備的不斷發展，PN8046芯片有望在更多領域得到廣泛應用。
