PL3325通過其內置的原邊反饋控制機制和多種優化設計，實現了精確的電壓調節。以下是其實現精確電壓調節的具體原理和過程：

原邊反饋控制機制

PL3325采用原邊反饋控制技術，無需傳統的光耦和次級反饋電路，從而簡化了設計并提高了系統的可靠性和精度。其電壓調節主要依賴于輔助繞組的電壓采樣和內部誤差放大器的調節。

1. 輔助繞組電壓采樣

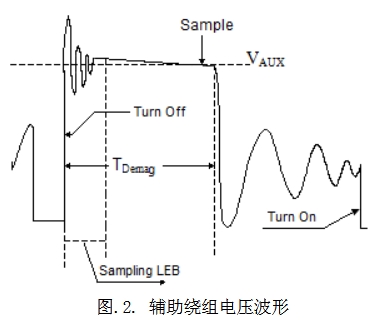

在反激式開關電源中，PL3325通過變壓器的輔助繞組來采樣輸出電壓。輔助繞組的電壓與輸出電壓成正比，通過電阻分壓網絡連接到PL3325的FB（反饋）引腳。具體公式如下：

其中：

    Vaux 是輔助繞組的采樣電壓。
    Naux 和 Nsec 分別是輔助繞組和次級繞組的匝數。
    Vout 是輸出電壓。
    ΔV 是次級二極管的正向壓降。

2. 內部誤差放大器調節

PL3325內部的誤差放大器（EA）會對采樣到的輔助繞組電壓進行調節。誤差放大器將采樣電壓與內部基準電壓進行比較，并根據誤差信號調整PWM占空比，從而實現輸出電壓的穩定。誤差放大器的基準電壓 Vref_EA 通常為2V左右。

3. 恒壓調節精度

PL3325能夠實現高精度的恒壓調節，其輸出電壓的調節精度可達±5%。這種高精度調節得益于其內部的高精度基準電壓和誤差放大器，以及對采樣信號的精確處理。

線電壓補償

為了進一步提高電壓調節的精度，PL3325內置了線電壓補償功能。線電壓補償可以修正由于輸入電壓變化引起的輸出電壓波動，從而確保在全輸入電壓范圍內輸出電壓的穩定性。

1. 線電壓補償原理

線電壓補償通過調節反饋信號來抵消輸入電壓變化對輸出電壓的影響。當輸入電壓變化時，PL3325會根據內部算法調整PWM占空比，以保持輸出電壓的穩定。具體來說，輸入電壓升高時，占空比會相應減??；輸入電壓降低時，占空比會增大。

2. 可編程補償

PL3325的線電壓補償功能可以通過外部電阻進行編程，以適應不同的應用需求。通過調節連接到FB引腳的分壓電阻，可以調整補償量，從而優化輸出電壓的穩定性。

軟啟動功能

PL3325還具備軟啟動功能，這有助于在啟動過程中平穩地建立輸出電壓，避免因瞬間大電流導致的電壓過沖。

1. 軟啟動過程

當上電時，VDD電壓達到UVLO（欠壓鎖定）閾值后，芯片開始工作。此時，內部振蕩器的頻率和CS引腳的峰值電壓會逐步增加，從而實現軟啟動。軟啟動時間通常為10ms左右。

2. 軟啟動的作用

軟啟動功能可以有效減少啟動過程中的電壓應力，保護外部元件免受損壞。同時，它還能確保輸出電壓平穩上升，避免因瞬間電流過大導致的電壓波動。

頻率抖動與EMI優化

PL3325內置的頻率抖動功能可以有效降低電磁干擾（EMI），同時減少EMI濾波器的成本。頻率抖動通過隨機改變開關頻率，將干擾能量分散到更寬的頻帶上，從而降低特定頻率下的干擾強度。

1. 頻率抖動范圍

PL3325的最大開關頻率為65kHz，頻率抖動范圍為±5%。這種抖動范圍既能有效降低EMI，又不會對系統效率產生顯著影響。

2. EMI優化

通過頻率抖動，PL3325可以減少對EMI濾波器的依賴，從而降低系統的復雜性和成本。這對于小型化、低成本的電源設計尤為重要。

保護功能

PL3325內置多種保護功能，以確保在異常情況下輸出電壓的穩定性和系統的安全性。

1. 欠壓保護（UVLO）

當VDD電壓低于欠壓鎖定閾值時，PL3325將關閉輸出，進入待機狀態。這可以防止芯片在低電壓下工作，避免因電壓不足導致的性能下降或損壞。

2. 過壓保護（OVP）

當VDD電壓超過過壓保護閾值時，PL3325將關閉輸出，保護系統免受過高電壓的損害。過壓保護閾值通常在26V到29V之間。

3. 逐周期電流限制

PL3325通過逐周期電流限制功能，確保開關管的電流不超過設定值。這可以有效防止因過流導致的損壞，并在短路或過載情況下保護系統。

總結

PL3325通過原邊反饋控制、線電壓補償、軟啟動、頻率抖動和多種保護功能，實現了精確的電壓調節。其高精度的恒壓調節能力、優化的EMI性能和強大的保護機制，使其成為低功率AC/DC開關電源設計中的理想選擇。
