隨著智能設備的普及，對充電器和適配器的需求日益增長?？斐浼夹g(shù)，如Quick Charge (QC) 和 USB Power Delivery (PD)，已經成為現代充電器的標配。本文將詳細介紹QC2.0/3.0 & PD2.0/3.0充電器/適配器的電源解決方案，包括不同功率輸出的推薦配置和特點。
快充技術旨在縮短充電時間，提高充電效率。QC和PD是兩種主流的快充協議，它們通過提高電壓或電流來實現快速充電。QC技術主要通過提高電壓來增加功率，而PD技術則通過可編程的電源供應來實現更高的電流和電壓。
20~27W輸出功率
通用方案：LP8728A/AD PWM控制器搭配LP15R060SD SR控制器，提供3.3V至12V的推薦電壓，適用于多種設備，易于調試，EMI性能良好。
高集成度方案：LP8718B/C PWM控制器，通過恒功率+恒流VI曲線設計，降低BOM成本，推薦電壓為5V至12V。
33W輸出功率
QC方案：LP8719C/D PWM控制器與LP10R060S SR控制器組合，提供3.3V至12V的電壓范圍，具有高集成度和成本效益。
PD方案：LP8776CD PWM控制器和LP35116PT SR控制器，Vcc耐壓高，保護功能全面，推薦電壓為5V至21V。
33~45W PD輸出功率
高頻QR模式：LP88G48 PWM控制器，內置480mΩ GaN，QFN5x6封裝，Vcc耐壓200V，內置LDO，推薦電壓為3.3V至21V。
65W輸出功率
PD方案：LP8776CD PWM控制器，與LP35116PT SR控制器搭配，提供5V至21V的電壓范圍，保護功能全面。
高頻QR模式：LP88G24 PWM控制器，內置240mΩ GaN，QFN8x8封裝，推薦電壓為3.3V至21V。
100W/140W PD輸出功率
大功率多口快充：LP8842xxx和LP8843xxx PWM控制器，Vcc耐壓200V，內置LDO雙Vcc供電，適用于大功率多口快充。
100W輸出功率

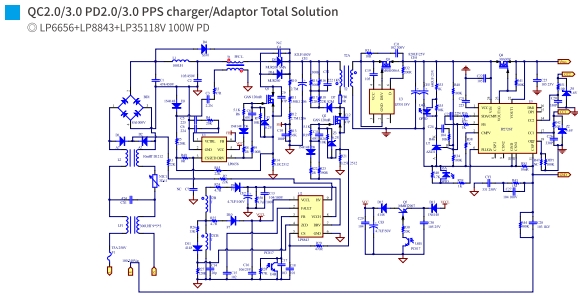

CRM模式PFC+高頻QR：LP6656和LP8843 PWM控制器組合，適合75W至140W大功率PD快充，推薦100W PD。
低成本18W雙壓快充
PSR方案：LP3716CD PWM控制器，雙輸出電壓快充，BOM成本有高優勢，推薦5V/7.5V2.4A。
選擇充電器/適配器解決方案時，需要考慮輸出功率、成本、保護功能、EMI性能以及兼容性。上述解決方案提供了從20W到140W的多種配置，以滿足不同設備和應用場景的需求。
QC2.0/3.0 & PD2.0/3.0充電器/適配器的電源解決方案為現代快充技術提供了多樣化的選擇。通過合理選擇PWM和SR控制器，可以設計出既高效又經濟的充電設備，滿足市場對快速、安全充電的需求。隨著技術的不斷進步，未來快充解決方案將更加智能化和個性化，為用戶帶來更加便捷的充電體驗。
